HT200是灰鑄鐵的牌號，HT代表灰口鑄鐵，HT是灰色鑄鐵漢語拼音的縮寫，灰鑄鐵HT200表示?30試樣的抗拉強度200MPa。
材料名稱：灰鐵200
牌號：HT200
標(biāo)準(zhǔn)：GB/T 9439-2010
指的是抗拉強度為200MPa的灰鑄鐵。
材料硬度：163~255HBS

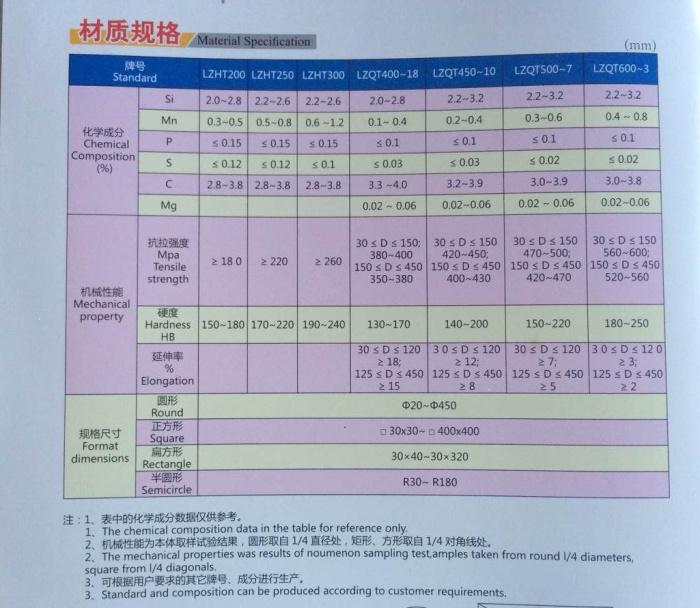

化學(xué)成分：C:3.0～3.6 S:≤0.12 P：<0.15 Mn：0.6～1.0 Si：1.4～2.0
適用范圍
抗拉強度和塑性低，但鑄造性能和減震性能好，主要用來鑄造汽車發(fā)動機汽缸、汽缸套、車床床身等承受壓力及振動部件。
化學(xué)成分：
若需方的技術(shù)條件中包含化學(xué)成分的驗收要求時，按需方規(guī)定執(zhí)行。化學(xué)成分的檢測頻次和數(shù)量，供需雙方商定或由供方自行確定。
若需方對化學(xué)成分沒有要求時，化學(xué)成分由供方自行確定，化學(xué)成分不作為鑄件的驗收依據(jù)。但化學(xué)成分的選取必須保證鑄件材料滿足本標(biāo)準(zhǔn)所規(guī)定的力學(xué)性能和金相組織的要求。
光譜化學(xué)分析按GB/T 4336的規(guī)定執(zhí)行。
鑄件常規(guī)化學(xué)成分分析方法按GB/T 223.3、GB/T 223.4、GB/T 223.60的規(guī)定執(zhí)行。
機械性能：
σb ≥200Mpa
應(yīng)用舉例
1.一般機械制造中較為重要的鑄件，如：汽缸、齒輪、機座、金屬切削機床床身及床面；等
2.汽車、拖拉機的氣缸體、氣缸蓋、活塞、剎車輪、聯(lián)軸器盤以及汽油機和柴油機的活塞環(huán)
3.具有測量平面的檢驗共建，如:劃線平板、V形鐵、平尺、水平儀框架等
4.承受7.85MPa以下中等壓力的液壓缸、泵體、閥體以及要求有一定耐腐蝕能力的泵殼、容器，如潛污泵的泵體，泵蓋，葉輪等
5.圓周速度>12～20m/s的帶輪以及其他符合所列Ⅰ作條件的零件
6.需經(jīng)表面淬火的零件
鑄鐵級別
較高強度鑄鐵，基體為珠光體，強度、耐磨性、耐熱性均較好，減振性也良好；鑄造性能較好，需要進(jìn)行人工時效處理。
工作條件
1.承受較大應(yīng)力的零件（彎曲應(yīng)力<29.40MPa）
2.摩擦面間的單位面積壓力>0.49MPa（大于10t在磨損下工作的大型鑄件壓力>1.47MPa）
3.要求一定的氣密性或耐弱腐蝕性介質(zhì)

1.公司與國內(nèi)外多家知名品牌鋼廠建立了長期穩(wěn)定的合作關(guān)系，均提供原廠材質(zhì)書證明
