QT400-18:

QT400-18是球墨鑄鐵的牌號，QT為“球鐵”的字頭，400是表示抗拉強(qiáng)度400MPa，18是延伸率18%。

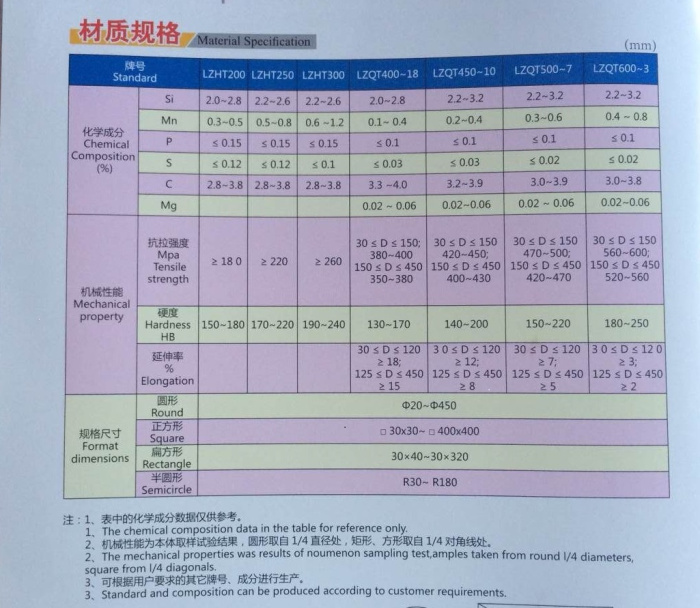

以下是QT400-18的詳細(xì)參數(shù)：

材料名稱：球墨鑄鐵 牌號：QT400-18 標(biāo)準(zhǔn)：GB 1348-88

特性及適用范圍： 為鐵素體型球墨鑄鐵，具有良好的焊接性和切削性，常溫時沖擊韌性高。而且塑性較高。脆性轉(zhuǎn)變溫度低，同時低溫韌性也較好。用作能承受高沖擊振動及扭轉(zhuǎn)等動、靜載荷的零件，要求較高的韌性和塑性，特別在低溫工作要求一定沖擊值的零件

化學(xué)成份：

碳 C ：3.45～3.64

硅 Si：2.47～3.00

錳 Mn：0.45～0.57

硫 S ：0.012～0.026

磷 P ：0.047～0.060

鎂 Mg：0.029～0.062

錸 Re：0.032～0.047

力學(xué)性能：

抗拉強(qiáng)度 σb (MPa)：≥400

條件屈服強(qiáng)度 σ0.2 (MPa)：≥250

沖擊韌性值 αkv (J/cm2)：≥18

硬度 ：130～180HB

熱處理規(guī)范及金相組織： 熱處理規(guī)范：（由供方定，以下為某試樣的熱處理規(guī)范，供參考） 920～ 980℃保持 2～5h，爐冷到 600℃空冷，或爐冷至 700～ 760℃保溫 3～6h，再爐冷至 600℃空冷 金相組織：鐵素體

1.公司與國內(nèi)外多家知名品牌鋼廠建立了長期穩(wěn)定的合作關(guān)系，均提供原廠材質(zhì)書證明
