HT300為珠光體類型的灰鑄鐵。其強(qiáng)度高，耐磨性好，但白口傾向大，鑄造性能差，需進(jìn)行人工時(shí)效處理。
用于機(jī)械制造中重要鑄件，如床身導(dǎo)軌、車床、沖床及受力較大的床身、主軸箱齒輪等；還可用作高壓油缸、泵體、閥體等以及鐓模、冷沖模和需經(jīng)表面淬火的零件。

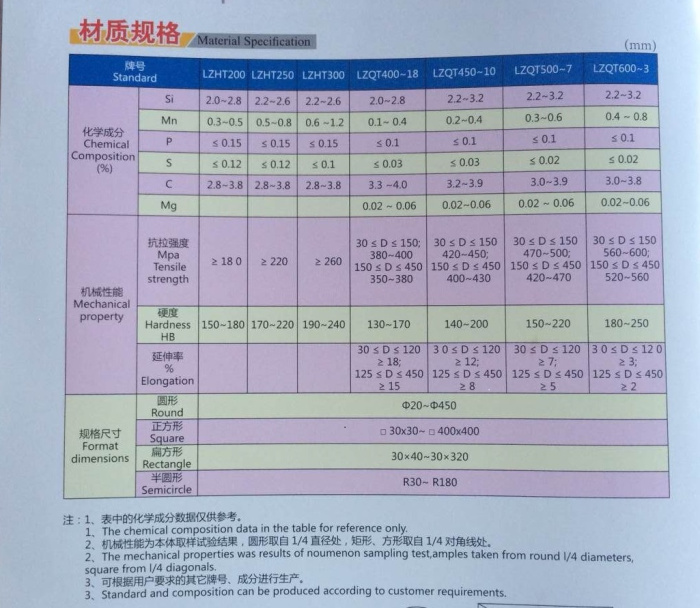

材料成分
核心成分：(供參考)
碳 C:2.9-3.2
硅 Si:1.0-2.5
錳 Mn:0.5-1.4
硫 S:≤0.12
磷 P:≤ 0.15
機(jī)械性能
力學(xué)性能  試樣尺寸:試棒直徑：30mm  抗拉強(qiáng)度σb(MPa):300  屈服強(qiáng)度σs(MPa):  條件屈服強(qiáng)度σ0.2(MPa):  伸長(zhǎng)率δ(%):  沖擊韌性值αkv(J/cm2):  蠕化率VG(%):  撓度f(wàn)(mm):  布氏硬度(HBS100/3000):(RH=1時(shí))231HB
灰鑄鐵HT300, 楊氏模量為130Gpa, 密度為7300kg/m3, 泊松比為0.25。
金相組織

鐵素體+片狀石墨+珠光體
處理工藝

去應(yīng)力退火 530～ 550℃， 4～6h； 200℃出爐
加工工藝

HT300應(yīng)使用60#中軟黑色炭化硅砂輪。  精磨時(shí)采用80#中硬黑色炭化硅砂輪。
特性
適于制造承受高彎曲應(yīng)力，要求保持高氣密性的鑄件，如重型機(jī)床床身、齒輪、凸輪，大型發(fā)動(dòng)機(jī)曲軸及汽缸體、高壓油缸、軋鋼機(jī)座等。
